Блоки віброізоляторів ISOTOP BL

Блоки віброізоляторів ISOTOP BL

Мають резонансну частоту до 3,2 Гц, залежно від навантаження. Завдяки малій монтажній висоті ідеально підходять для тих випадків, коли простір для монтажу віброізоляторів обмежений. Складаються з двох сталевих пластин і пружинних елементів SD 1 — SD 8.

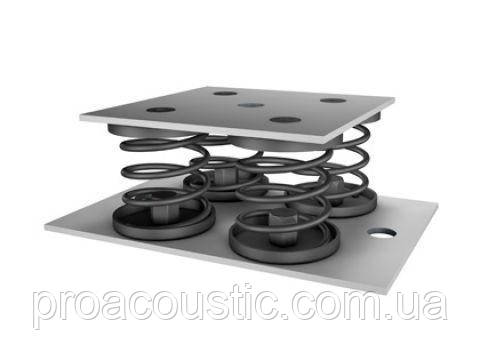

Isotop BL — блоковий віброізолювальний вузол, що складається з двох сталевих пластин і віброізоляційних пружинних елементів Isotop SD1 — SD8. У нижній пластині просвердлені монтажні отвори діаметром 1 мм для фіксації на основі, а у верхній — нарізні кріплення М12 з внутрішньою різзю.

Кількість пружинних елементів в Isotop BL може бути 2, 4, 6 і 9. Відповідно до побажання замовника вантажність блока можна розрахувати для обладнання будь-якої маси. Максимальне навантаження для одного вузла з 9 елементів становить 45 000 Н.

Сфера застосування

Резонансна частота Isotop BL становить 3,2 Гц (192 об/хв). Виріб може застосовуватися для віброізоляції великих джерел вібрації: вентиляційного, генерувального, холодильного та іншого обладнання.

Переваги

• Взаємозамінність, зумовлена однаковими розмірами елементів;
• Завдяки відкритій конструкції є можливість візуально контролювати стан пружин;
• Корозійна стійкість;
• Форма монтажних пластин може бути адаптована до розмірів опор.
